Каталог поставляемого оборудования

Камеры сборные одностороннего обслуживания КСО

Камеры сборные серии КСО-2хх
(КСО 298, 285, 292)

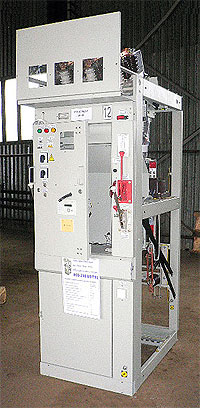

Камера КСО-298
Камера КСО 298

Камеры сборные одностороннего обслуживания серии КСО-2хх на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц, предназначены для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью.

КСО-2хх применяются в закрытых распределительных устройствах общепромышленного назначения и могут применяться в закрытых распределительных устройствах общепромышленного назначения и в электроустановках с частыми коммутационными операциями, так как укомплектованы вакуумными выключателями.



Структура условного обозначения:

КСО (2хх)- ХХХ-ХХ-ХХХ- УЗ

КСО Камера сборная одностороннего обслуживания
(2xx) Модификация-292 на вакуумных или масляных выключателях, ширина 1000 мм;
  Модификация 298 на вакуумных выключателях, ширина 750 мм;
  Модификация 285 на масляных выключателях
XXX Номер схемы главных цепей (см. схемы главных цепей.)
XX Схемы главных цепей:
- ВВ на вакуумных выключателях
- ПВ на масляных выключателях
- модификации схем без масляных или вакуумных выключателей.
XXX Номинальный ток камер 600-600 А 1000-1000 А
УЗ Климатическое исполнение и категория размещения по ГОСТ 15150

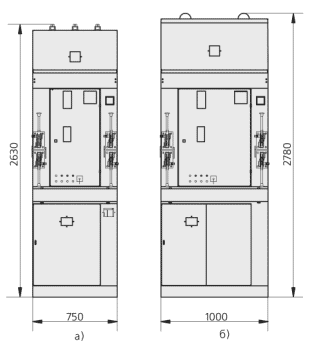

Габаритный чертеж КСО-298:

Габаритный чертеж КСО-298

а) КСО-298
б) КСО-292
Глубина камеры КСО-2хх составляет 1100 мм.

Камеры КСО-2хх выполняются по схемам главных электрических цепей в соответствии с опросным листом. В части схем вспомогательных цепей камеры КСО-2ХХ выполняются по схемам в соответствии с заказом.

Камеры КСО –2хх используются для комплектации РУ. РУ собранные из камер КСО, соединенных между собой по функциональному назначению, комплектуются вакуумными или масляными выключателя, выключателями нагрузки, разъединителями, трансформаторами напряжения и тока, реле автоматики, измерительными приборами, счетчиками и другими устройствами в соответствии с опросными листами.

По функциональному назначению камеры КСО-2хх разделяются на камеры отходящих линий (ОЛ), камеры ввода (ВВ), камеры с секционными разъединителями (СР) или секционными выключателями (СВ), камеры трансформаторов напряжения (ТН), камеры трансформатора собственных нужд (ТСН).

По требованию заказчика исполнение цепей защиты и автоматики возможно на базе электромеханических реле либо на базе микропроцессорных блоков. Указание типоисполнения релейной защиты является необходимым требованием при заполнении опросного листа.

При двухрядном расположении камер для соединения главных цепей по сборным шинам применяются шинные мосты без разъединителей и с разъединителями.

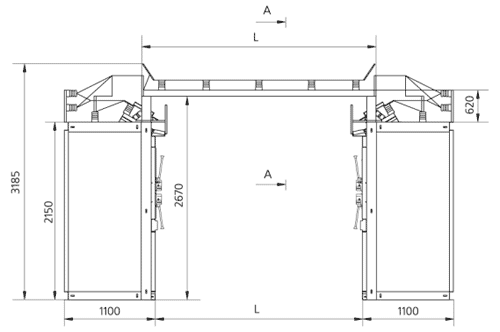

Двухрядное исполнение РУ (вид сбоку)

Двухрядное исполнение РУ (вид сбоку)

Шинный мост для камер КСО–2хх

Шинный мост для камер КСО–2хх

В камерах КСО предусмотрены блокировки, необходимые для безопасной работы изделия.

Схемы главных цепей

ВНИМАНИЕ! Расчет стоимости оборудования осуществляется после заполнения опросного листа.

Опросный лист на КСО-2хх
