Камеры сборные одностороннего обслуживания КСО

Камеры сборные одностороннего обслуживания серии КСО-366

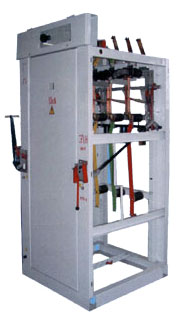

Камера КСО-366
Камера КСО-366

Камеры КСО-366 напряжением 6-10 кВ предназначены для комплектации РУ переменного трехфазного тока частотой 50Гц систем с изолированной нейтралью.

Камеры КСО-366 устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для не инструктированного персонала и являются камерами одностороннего обслуживания. Камеры скрепляются между собой болтами.



Структура условного обозначения:

КСО-3 66-ХХ-ХХ-У3

КСО Камера сборная одностороннего обслуживания
3 Модификация
66 Год разработки
Х Порядковый номер схемы первичных соединений
Х

Тип привода
Н - ручной

Х Номинальный ток, А
Х Тип трансформатора напряжения
УЗ Климатическое исполнение и категория размещения по ГОСТ 15150-69

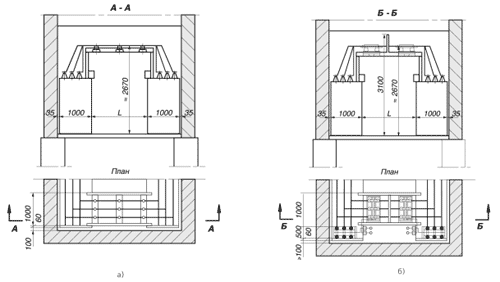

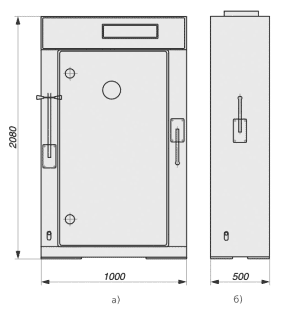

Габаритный чертеж КСО-366:

Габаритный чертеж КСО-366

а) КСО-366-01…..КСО-366 13
б) КСО-366-14, КСО-366-15
Глубина камеры КСО-366 составляет 1000мм.

Структура условного обозначения шинного моста:

ШМ ХХ У3

ШМ Шинный мост
Х

Наличие/отсутствие разъединителя
Р - с разъединителем

Х

Расстояние между фасадами камер, мм
1 ~ 2000 мм
2 ~ 2500 мм
3 ~ 3000 мм

УЗ Климатическое исполнение и категория размещения по ГОСТ 15150-69

Камеры КСО-366 выполняются по схемам первичных соединений, приведенным в таблице (см. схемы первичных цепей). Они комплектуются выключателями нагрузки с ручным приводом, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами.

Комплектные распределительные устройства, собранные из камер КСО 366, отличаются высокой надежностью в эксплуатации.

По требованию заказчика совместно с комплектным устройством поставляются торцевые панели и шинные мосты. Необходимость включения шинных мостов и торцевых панелей в комплект поставки указывается в опросном листе.

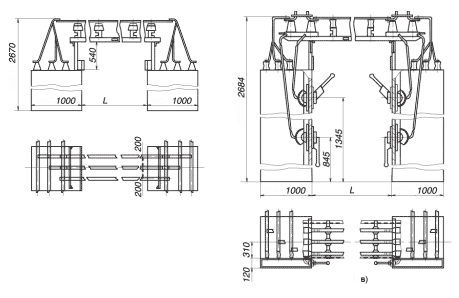

Шинные мосты для КСО-366:

Шинные мосты для КСО-366

Шинные мосты для КСО-366
а) А300.50, А300.51, А300.52, ШМ1, ШМ2, ШМ3;
б) А300.53, А300.54, А300.55;
в) ШМР1, ШМР2, ШМ3

При заказе комплектных распределительных устройств (КРУ) компоновка камер серии КСО-366 производится в соответствии с опросным листом.

Схемы первичных цепей

ВНИМАНИЕ! Расчет стоимости оборудования осуществляется после заполнения опросного листа.

Опросный лист на КСО-366
