Камеры сборные одностороннего обслуживания КСО

Камеры сборные одностороннего обслуживания серии КСО-386

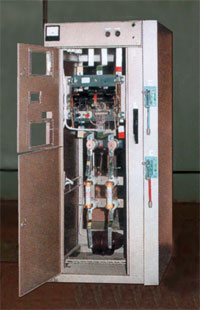

Камера КСО-386
Камера КСО-386

Камеры КСО-386 напряжением 6-10 кВ предназначены для комплектации РУ переменного трехфазного тока частотой 50Гц систем с изолированной нейтралью.

Камеры КСО-386 устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для не инструктированного персонала и являются камерами одностороннего обслуживания. Камеры скрепляются между собой болтами.



Структура условного обозначения КСО-386:

КСО-3 86-ХХ ХХ-ХХ-У3

КСО Камера сборная одностороннего обслуживания
3 Модификация
86 Год разработки
ХХ Номер схемы первичных соединений
ХХ

Номинальное напряжение:
06- 6 кВ,
10- 10 кВ,

Х

Номинальный рабочий ток, А:

При Uн=6 кВ
1-31.5, 2-50, 3-80, 4-100, 5-160, 6-630

При U н=10 кВ
1-31.5, 2-40, 3-63, 4-80, 5-100, 6-630

Х

Наличие сигнализации
о перегорании предохранителей:
0-отсутсвует, 1- имеется

УЗ Климатическое исполнение и категория размещения по ГОСТ 15150-69


Габаритный чертеж КСО-386:

Габаритный чертеж КСО-386

а) КСО-386-03, КСО-386-04
б) КСО-386-15, КСО-386-16
Глубина камеры КСО-386 составляет 800 мм.

Камеры КСО-386 выполняются по схемам первичных соединений, приведенным в таблице (см. схемы первичных цепей). Они комплектуются выключателями нагрузки, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами.

При заказе комплектных распределительных устройств (КРУ) компоновка камер серии КСО-386 производится в соответствии с опросным листом.

Совместно с камерами КСО-386 в соответствии с заказом поставляются торцевые панели и шинные мосты (ШМ, ШМР). Необходимость включения шинных мостов и торцевых панелей в комплект поставки указывается в опросном листе.

Структура условного обозначения шинного моста:

ШМ ХХ У3

ШМ Шинный мост
Х

Наличие/отсутствие разъединителя
Р- с разъединителем

Х

Расстояние между фасадами камер, мм
1 ~ 2000 мм
2 ~ 2500 мм
3 ~ 3000 мм

УЗ Климатическое исполнение и категория размещения по ГОСТ 15150-69


Шинные мосты для КСО-386:

Шинные мосты для КСО-386

Шинные мосты для КСО-386
а) без разъединителей
б) с разъединителями

Комплектные распределительные устройства (КРУ), собранные из камер КСО-386, отличаются уменьшенными габаритами, металлоемкостью и весом.

Схемы первичных цепей

ВНИМАНИЕ! Расчет стоимости оборудования осуществляется после заполнения опросного листа.

Опросный лист на КСО-386
