Каталог поставляемого оборудования

Камеры сборные одностороннего обслуживания КСО

Камеры сборные одностороннего обслуживания серии КСО-393

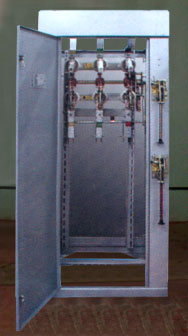

Камера КСО-393
Камера КСО-393

Камеры КСО-393 напряжением 6-10 кВ предназначены для комплектации РУ переменного трехфазного тока частотой 50Гц систем с изолированной нейтралью.

Камеры КСО-393 устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для не инструктированного персонала и являются камерами одностороннего обслуживания. При монтаже камеры скрепляются между собой болтами.



Структура условного обозначения КСО-393:

КСО-3 93-ХХ ХХ-ХХ-У3

КСО Камера сборная одностороннего обслуживания
3 Модификация
93 Год разработки
ХХ Номер схемы первичных соединений
ХХ

Номинальное напряжение:
06- 6 кВ,
10- 10 кВ,

Х

- Номинальный рабочий ток, А:

При U н=6 кВ
1-31.5, 2-50, 3-80, 4-100, 5-160, 6-630

При U н=10 кВ
1-31.5, 2-40, 3-63, 4-80, 5-100, 6-630

Х

Наличие сигнализации
о перегорании предохранителей:
0-отсутсвует, 1- имеется

УЗ Климатическое исполнение и категория размещения по ГОСТ 15150-69

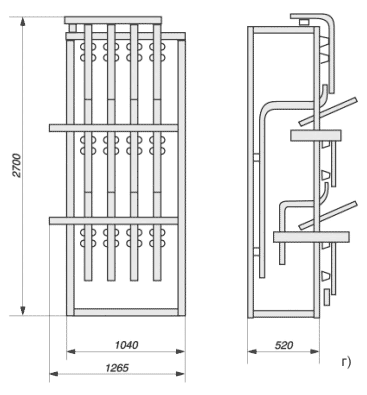

Габаритный чертеж КСО-393:

Габаритный чертеж КСО-393

Габаритный чертеж КСО-393

Габаритный чертеж КСО-393

а) КСО-393-03, КСО-393-04
б) КСО-393-15, КСО-393-16
в) КСО-393-40
г) КСО-393-50

Камеры КСО-393 выполняются по схемам первичных соединений, приведенным в таблице (см. схемы первичных цепей ). Они комплектуются выключателями нагрузки с ручным приводом, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами.

При заказе комплектных распределительных устройств (КРУ) компоновка камер серии КСО-393 производится в соответствии с опросным листом.

Совместно с камерами КСО- 393 в соответствии с заказом поставляются торцевые панели и шинные мосты (ШМ, ШМР). Необходимость включения шинных мостов и торцевых панелей в комплект поставки указывается в опросном листе.


Структура условного обозначения шинного моста:

ШМ ХХ У3

ШМ Шинный мост
Х

Наличие/отсутствие разъединителя
Р- с разъединителем

Х

Расстояние между фасадами камер, мм
1 ~ 2000 мм
2 ~ 2500 мм
3 ~ 3000 мм

УЗ Климатическое исполнение и категория размещения по ГОСТ 15150-69


Шинные мосты для КСО-393:

Шинные мосты для КСО-393

Шинные мосты для КСО-393
а) без разъединителей
б) с разъединителями

Схемы первичных цепей

ВНИМАНИЕ! Расчет стоимости оборудования осуществляется после заполнения опросного листа.

Опросный лист на КСО-393
