Комплектные трансформаторные подстанции КТП ВЦ

Внутрицеховая комплектная трансформаторная подстанция КТП ВЦ–250-1600/6(10)/0,4
(внутренней установки, промышленная)

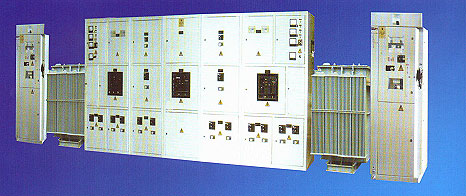

Внутрицеховая комплектная трансформаторная подстанция КТП ВЦ–250-1600/6(10)/0,4 Внутрицеховая комплектная трансформаторная подстанция КТП ВЦ–250-1600/6(10)/0,4

Внутрицеховая комплектная трансформаторная подстанция ( в дальнейшем КТП ВЦ), так же именуемая как промышленная либо КТП внутренней установки мощностью 250-2500 кВА предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 и 10 кВ преобразования его в напряжение 0,4 кВ и распределения по потребителям.

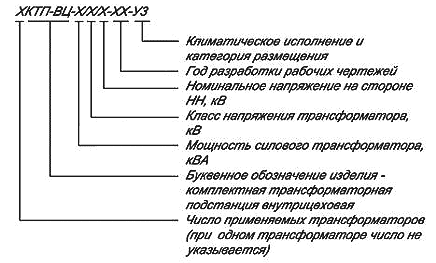

Структура условного обозначения КТВ ВЦ

КТП ВЦ выпускаются:

  • однотрансформаторные (КТП ВЦ)- правые и левые;
  • двухтрансформаторные (2КТП ВЦ) – однорядные и двухрядные;
  • в двухрядных подстанциях для соединения секций установлен шинопровод, длину которого оговаривают при заказе.

В состав КТП ВЦ входят:

  • устройство ввода со стороны высшего напряжения - УВН;
  • силовой трансформатор;
  • распределительное устройство со стороны низшего напряжения – РУНН.


Устройство со стороны высшего напряжения УВН по требованию заказчика может быть реализовано на базе камер КСО – 393 (386) укомплектованных:

  • выключателем нагрузки типа ВНА-П-10/630-20з
  • выключателем нагрузки типа ВНПР-10/400
  • вакуумным выключателем
    или с помощью шкафа «глухого ввода», в котором высоковольтные кабели присоединяются непосредственно к выводам силового трансформатора.

Для комплектации КТП ВЦ применяются трехфазные двухобмоточные силовые трансформаторы масляные типа ТМЗ , ТМ, ТМГ , ТМФ или сухие типа ТСЗ, ТСЛ . ТСЗГЛ.

Распределительное устройство низшего напряжения РУНН состоит из набора шкафов:

  • шкаф ввода низшего напряжения (ШНВ),
  • шкафа отходящих линий (ШНЛ),
  • шкафа секционного (ШНС) – только для двухтрансформаторных КТП ВЦ,
  • шинопровода - для двухрядных КТП ВЦ.

По желанию заказчика шкафы РУНН устанавливаются автоматические выключатели выдвижного или стационарного исполнения импортного или отечественного производства. Оперативное управление автоматическими выключателями выведено на дверь шкафа. Для учета электроэнергии в КТП ВЦ устанавливаются счетчики активной и реактивной энергии. В зависимости от желания заказчика и требований компоновки счетчики устанавливаются в шкафу учета, размещенном на корпусе ШНВ, или в приборном отсеке шкафа ШНВ.

В двухтрансформаторной подстанции предусмотрено устройство автоматического включения резерва (АВР), обеспечивающее отключение вводного выключателя НН и включение секционного выключателя при исчезновении напряжения на вводе.

Схемы главных цепей КТП ВЦ приведены в таблицах. Примеры компоновки КТП ВЦ, внешний вид и габаритные размеры КТП ВЦ показаны на рисунках:

Пример компоновки и габаритные размеры внутрицеховой подстанции 630 кВА

Пример компоновки и габаритные размеры внутрицеховой подстанции 630 кВА

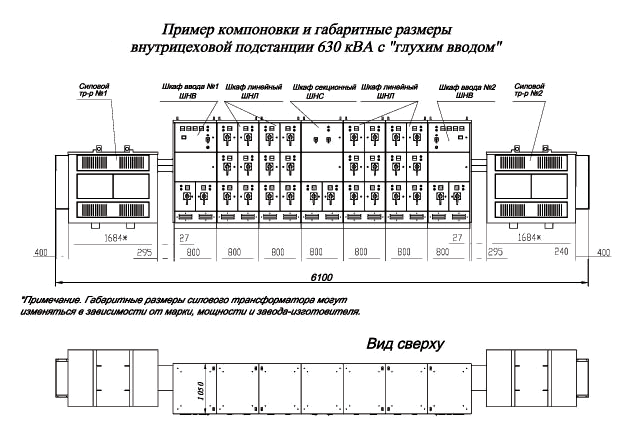

Пример компоновки и габаритные размеры внутрицеховой подстанции 630 кВА с "глухим вводом"

Пример компоновки и габаритные размеры внутрицеховой подстанции 630 кВА с

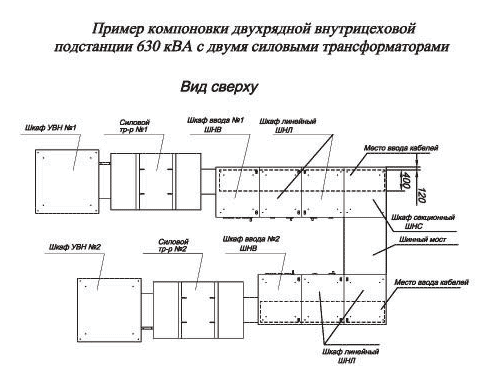

Пример компоновки двухрядной внутрицеховой подстанции 630 кВА с двумя силовыми трансформаторами

Пример компоновки двухрядной внутрицеховой подстанции 630 кВА с двумя силовыми трансформаторами

Основные технические характеристики КТП ВЦ (2КТП ВЦ):

Наименование параметра Значение
Мощность силового трансформатора, кВА 250; 400; 630; 1000; 1600; 2500
Номинальное напряжение на стороне ВН, кВ 6; 10
Номинальное напряжение на стороне НН, кВ 0,4

Номинальный ток сборных шин ВН, А:
- 250 (400) кВА
- 630 кВА
- 1000 кВА
- 1600 кВА


800
1600
2000
3000
Ток термальной стойкости в течении:
- 1 с на стороне ВН, кА
- 0,5 с на стороне НН, кА

20
25
Ток электродинамической стойкости:
- на стороне ВН, кА
- на стороне НН, кА

51
50
Способ выполнения нейтрали:
-ВН
-НН

изолированная
глухозаземленная

КТП ВЦ поставляются в полной заводской готовности и при монтаже устанавливаются на кирпичный или бетонный фундамент, изготовленный с учетом габаритных размеров. Подключение силового трансформатора по сторонам высшего и низшего напряжения выполняется шинами или кабельными перемычками (в зависимости от конструктивного исполнения).

Схемы главных цепей

ВНИМАНИЕ!
Расчет стоимости оборудования осуществляется после заполнения опросного листа.

Опросный лист КТП ВЦ (2КТП ВЦ)
