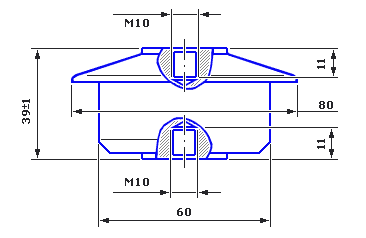

Ограничители перенапряжений на напряжение 0,22 кВ

Наименование параметра

Норма

1. Номинальное напряжение ограничителя, кВ

0,22

2. Наибольшее длительно допустимое рабочее напряжения, кВ (действ.)

0,26

3. Номинальный разрядный ток, А

5000/10000

4. Остающееся напряжение при грозовых импульсах тока 8/20 мкс с максимальным значением:

- 100 А, кВ не более

0,6

- 5000 А, кВ не более

0,8

- 10000 А, кВ не более

0,86

5. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс с максимальным значением:

- 150 А, кВ не более

0,6

- 500 А, кВ не более

0,67

6. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением

5000 А, кВ не более

0,83

10000, А, кВ не более

0,91

7. Классификационное напряжение при активной составляющей переменного тока 1 мА, (амплитудное значение), кВ не менее

0,47

8. Максимальное значение прямоугольного импульса тока длительностью 2000 мкс, А

300/400

9. Выдерживаемый импульсный ток 4/10 мкс, кА

65

10. Удельная поглощаемая энергия, КДж/кВ, не менее

2,15/2
