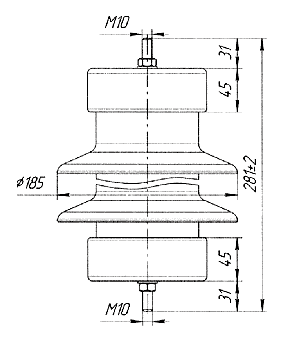

Ограничители перенапряжений на напряжение 6 кВ

Наименование параметра

Норма

1. Номинальное напряжение ограничителя, кВ

6,0

2. Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ (действ.)

7,2

3. Номинальное напряжение ограничителя, кВ

9,0

4. Номинальный разрядный ток, А

10000

5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более

с амплитудой: 5000 А

22,8

10000 А

23,9

20000 А

25,7

6. Расчетный ток коммутационных импульсов 30/60 мкс, А (максимальное значение)

550

7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более

с амплитудой: 250 А

19,0

500 А

19,7

1000 А

20,3

8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более

25,9

9. Выдерживаемый импульс большого тока 4/10 мкс, кА

100

10.Напряжение промышленной частоты на ограничителе допустимое в течение времени, кВ не менее*

3000 с

8,28/8,71

1200 с

8,5/8,93

20 с

9,07/9,58

3,5 с

9,36/9,86
