Ограничители перенапряжений на напряжение 10 кВ

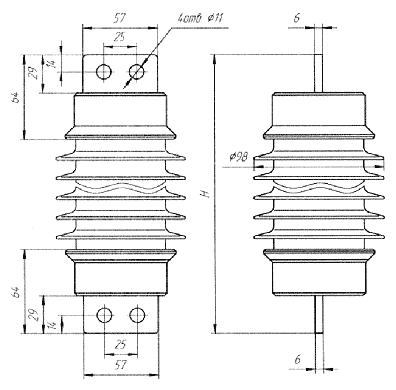

Ограничитель перенапряжений ОПНп-10/420/12,7-10-III-УХЛ1

Ограничитель перенапряжений ОПНп-10/420/12,7-10-III-УХЛ1

Наименование параметра

Норма

1. Номинальное напряжение ограничителя, кВ

10,0

2. Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ (действ.)

12,7

3. Номинальное напряжение ограничителя, кВ

15,9

4. Номинальный разрядный ток, А

10000

5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более



с амплитудой: 5000 А

36,9

10000 А

  39,1

20000 А

41,4

6. Расчетный ток коммутационных импульсов 30/60 мкс, А (максимальное значение)

500

7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более



с амплитудой: 250 А

  29,9

500 А

  31,2

1000 А

  33,0

8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более

44,4

9. Выдерживаемый импульс большого тока 4/10 мкс, кА

100

10.Напряжение промышленной частоты на ограничителе допустимое в течение времени, кВ не менее*



3000 с

14,61/15,37

1200 с

14,99/15,75

20 с

16,0/16,89

3,5 с

16,51/17,4

11. Классификационное напряжение ограничителя (при классификационном токе I кл = 1 мА), кВ не менее

16,0

12. Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее

29,8

13. Удельная рассеиваемая энергия, кДж/кВ не менее

2,35

14. Уровень частичных разрядов ограничителя при напряжении 105% от наибольшего длительно допустимого рабочего, пКл не более

5

15. Испытательное (выдерживаемое) напряжение полного грозового импульса 1,2/50 мкс, кВ 1)

53,4

16. Выдерживаемое одноминутное напряжение промышленной частоты, кВ 2), 3) - ОПНп с током пропускной способности 420 А

36,2

17. Длина пути тока утечки, мм - III степень загрязнения, не менее

31,8(30,0)

18. Высота установки над уровнем моря, м

до 1000

19. Предельные рабочие значения температуры окружающей среды, оС

-60…+55

20. Допустимая скорость ветра, м/с



- без гололеда

40

- с гололедом толщиной 20 мм

20

Вся представленная продукция сертифицирована.
