Cиловые трехфазные двухобмоточные трансформаторы ТДНС

Трансформаторы серии ТДНС ХХХХХ/ХХ У1 -силовые трехфазные двухобмоточные с масляным охлаждением с дутьем, с переключением ответвлений под нагрузкой и повышенной стойкостью к токам короткого замыкания предназначены для собственных нужд электростанций.

Условное обозначение ТДНС

ТДНС ХХХХХ/ХХ У1:
Т — трехфазный;
Д — принудительная циркуляция воздуха и естественная циркуляция масла;
Н — регулирование напряжения под нагрузкой;
С — для собственных нужд;
ХХХХХ — номинальная мощность, кВА;
ХХ — класс напряжения обмотки ВН, кВ;
У1 — климатическое исполнение и категория размещения по ГОСТ15150–69.

Основные технические параметры приведены в опросном листе.

Условия эксплуатации трансформаторов ТДНС:

  1. Высота над уровнем моря не более 1000 м.
  2. Температура окружающего воздуха от минус 45 до 40°С.
  3. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, газов и паров в концентрациях, разрушающих металлы и изоляцию.
  4. Трансформаторы по технике безопасности соответствуют ГОСТ 12.2.007.2-75, выпускаются в соответствии с ГОСТ 11677-85 и ГОСТ 11920-85. ГОСТ 11677-85;ГОСТ 11920-85

Основные технические параметры трансформатора ТДНС:

Номинальная мощность, кВ·А - 10000
Номинальная частота, Гц - 50
Напряжение обмоток, кВ: ВН - 35; 36,75 НН - 6,3; 11,0
Схема и группа соединения обмоток - Ун/Д-11
Напряжение короткого замыкания на основном ответвлении, % - 8
Потери, кВт: холостого хода - 12, короткого замыкания - 60
Ток холостого хода, % - 0,75
Пределы регулирования напряжения ВН, % - +8x1,5
Масса, кг: активной части - 12300, масла трансформаторного - 7000, транспортная - 22000, полная - 26000
Гарантийный срок - 3 года со дня ввода трансформатора в эксплуатацию.

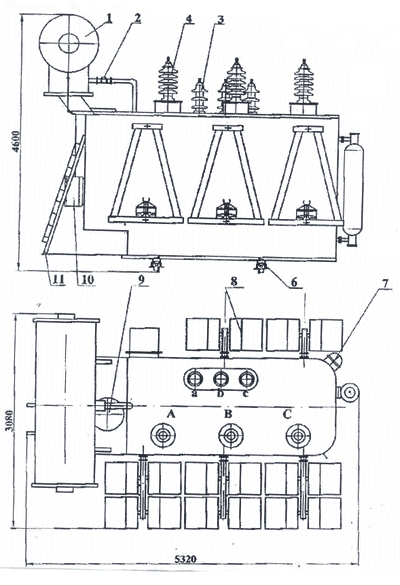

Габаритные размеры ТДНС

Габаритные размеры ТДНС

ТДНС - конструкция и принцип действия

Трансформатор включает в себя следующие составные части: остов, обмотки, изоляцию главную, отводы, устройство регулирования напряжения, бак, систему охлаждения, защитные устройства, вводы. Остов трансформатора состоит из вертикальных стержней, перекрытых вверху и внизу ярмами, образующих замкнутую трехфазную магнитную цепь. Шихтовка пластин магнитной системы производится по схеме с полным косым стыком на крайних стержнях и комбинированным - на среднем стержне.

Стяжка стержней производится при помощи прессующих пластин и неразъемных бандажей из стеклоленты, ярм - ярмовыми балками и металлическими полубандажами. Обмотки цилиндрические, выполнены из провода прямоугольного сечения марки АПБ и расположены концентрически на стержне остова в следующем порядке, считая от стержня: НН, ВН, РО. Изоляция малобарьерного типа, электрокартон чередуется с масляным промежутком. На крышке бака установлены расширитель, вводы "О" ВН, НН, ВН, установки ТВТ-35 кВ, газоотводящая система.

Бак трансформатора сварной, с верхним разъемом. Для перемещения в пределах подстанции трансформатор снабжается каретками с катками. Колея для продольного и поперечного перемещения 1524 мм. Система охлаждения трансформатора состоит из радиаторов, шкафа автоматического управления дутьем, электродвигателем вентиляторов обдува. Трансформатор снабжается лестницей для обслуживания газового реле. Предельные отклонения установочных размеров соответствуют РД 16 20 1.05-88. Габаритные и установочные размеры трансформатора приведены на рисунке.
