Предназначены для установки в распределительные устройства 0,4кВ на трансформаторных подстанциях, а также в помещениях цехов возле распределительных щитов. Применяются для групповой компенсации.
Конструкция:

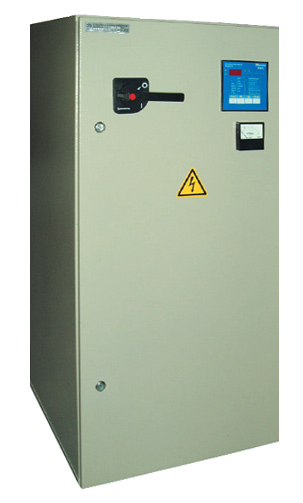

Металлический корпус со степенью защиты IP21, IP44, окр ашен полиэфирной композицией RAL 7032.
В установках применен разъединитель с возможностью блокировки наружной рукоятки.
Автоматическая система охлаждения вентилятором.
В каждой фазе однофазные конденсаторы в металлическом корпусе.
Применены специальные пускатели с ограничением пускового тока конденсаторов.
Разрядные резисторы на каждом конденсаторном блоке.
Схема соединения конденсаторов - треугольник.
Используются в сетях с гармоническими искажениями согласно ГОСТ 13109-97
Технические характеристики:
Номинальное напряжение - Uном= 400 В (660 В)
Номинальная частота - 50 Гц
Максимальная перегрузка по току - 1,3 Iном
Максимальная перегрузка по напряжению - 1,1 Uном
Диапазон температур - 0°С . +40°С
Общие тепловые потери ~ 2 Вт/квар.
|
