Контактор вакуумный КВТ-10-4/400 У2, УХЛ5

Контактор вакуумный КВТ-10-4/400 У2, УХЛ5

Назначение и область применения

Контактор вакуумный предназначен для коммутационных операций приемников электрической энергии в сетях и электроустановках промышленных предприятий на номинальные напряжения 10 кВ трехфазного переменного тока частоты 50 Гц.


Основные технические данные

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток отключения, кА

4

Номинальный ток, А

400

Номинальный ток вспомогательных контактов, А

10

Номинальное напряжение цепей питания привода:

- переменного, В

220

- постоянного, В

110, 220

Ток в цепях питания привода при постоянном или переменном напряжении питания 220 В:

- при срабатывании, А, не более

5

- при удерживании во включенном положении, А, не более

1

Ток в цепях питания привода при постоянном напряжении питания 110 В:
- при срабатывании, А, не более
10
- при удерживании во включенном положении, А, не более
2,2
Собственное время включения, мс, не более
150
Собственное время отключения, мс, не более
60
Масса, кг
40

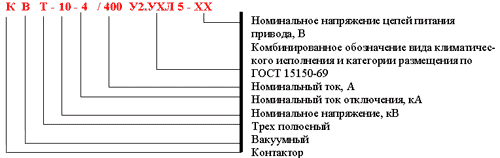

Структура условного обозначения контактора

Структура условного обозначения контактора КВТ-10-4/400 У2, УХЛ5

Пример записи обозначения контактора в других документах и (или) при заказе:
контактор вакуумный КВТ-10-4/400 У2,УХЛ5 КУЮЖ.674273.001 ТУ - условное обозначение вакуумного контактора на номинальный ток 400А, номинальный ток отключения 4кА, номинальное напряжение 10кВ с электромагнитным приводом.

Конструктивные варианты контакторов приведены в таблице:

Условное обозначение исполнения

Номинальное напряжение питания привода, В

КВТ-10-4/400 У2,УХЛ5~220

~220

КВТ-10-4/400 У2,УХЛ5– 220

– 220

КВТ-10-4/400 У2,УХЛ5– 110

– 110


Габаритные и установочно-присоединительные размеры контактора согласно рисунку:

Габаритные и установочно-присоединительные размеры контактора КВТ-10-4/400 У2, УХЛ5
Габаритные и установочно-присоединительные
размеры контактора.


Условия эксплуатации

  1. Контактор предназначен для работы в электроустановках, размещенных под навесом (категория размещения и в помещениях с повышенной влажностью (категория размещения 5).
  2. Высота над уровнем моря до 1000 м.
  3. Верхнее значение температуры окружающего воздуха при эксплуатации плюс 40°С.
  4. Нижнее значение температуры окружающего воздуха при эксплуатации минус 50°С.

Требования к надежности

  1. Ресурс по механической стойкости составляет не менее 750000 циклов ВО.
  2. Ресурс контакторов по коммутационной стойкости при коммутируемом токе 400 А должен быть не менее 750000 циклов ВО.
  3. Ресурс контакторов по коммутационной стойкости при коммутируемом токе 4 кА должен быть не менее 100 циклов ВО в кратковременном режиме.
  4. Срок службы контактора до среднего ремонта не менее 12 лет, если до этого срока не исчерпаны ресурсы по коммутационной стойкости.
  5. Установленный срок службы контакторов не менее 25 лет.

Примечание: Срок службы указан для контакторов , у которых не исчерпан ресурс по коммутационной или механической стойкости.
