Контактор вакуумный типа КВТ-1,14 (3-х, 2-х, однополюсный)

Назначение и область применения

Контакторы вакуумные низковольтные типа КВТ-1,14 открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для включения и отключения приемников электрической энергии.
Вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание.
Контакторы предназначены для работы в следующих режимах:
- продолжительном
- прерывисто-продолжительном
- кратковременном
- повторно-кратковременном.

Основные технические данные

	КВТ-1,14-2,5/160 У3	КВТ-1,14-2,5/250 У3	КВТ-1,14-4/400 У3
Номинальное напряжение, В	380, 660, 1140	380, 660, 1140	380, 660, 1140
Номинальный переменный ток главной
цепи, А	160	250	400
Предельная коммутационная способность : Ток отключения (действующее значение), кА	3	3	4
Ток включения (амплитудное значение), кА	5,6	5,6	6
Сквозные токи (термической стойкости), А :
В течение 1 полуволны (амплитудное)	10 000	10 000	12 000
В течение 0,2 с (действующее)	6 000	6 000	7 000
В течение 10 с.	1300	2000	3200
Собственное время включения, мс, не более	60
Собственное время отключения, мс, не более	100
Электрическое сопротивление главной цепи постоянному току, Ом не более	0,15 x10 –3
Электрическая прочность:
главной цепи, кВ	4
каждого полюса	5
цепи управления	2,5
Номинальное переменное напряжение цепи
управления приводом, В (+10 - 15%)	220 (110; 380)
Ток электромагнита:
– при включении, А	3 (6; 2,5)
– при удерживании во включенном положении, А	0,06(0,12; 0.04)
Масса, кг	6,5 max

Условия эксплуатации

Климатическое исполнение У3 по ГОСТ 15150-69.
Высота над уровнем моря до 1000 м.
Верхнее рабочее значение температуры окружающего воздуха при эксплуатации плюс 55°С.
Нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 60°С.

Гарантии изготовителя

Изготовитель гарантирует соответствие контактора требованиям технических условий ТУ 3426-001-07619636-98 при соблюдении потребителем условий эксплуатации, монтажа, транспортирования и хранения.
Гарантийный срок эксплуатации - 5 лет (исчисляется со дня ввода контактора в эксплуатацию), но не более 1,6 _ 10 6 циклов ВО.

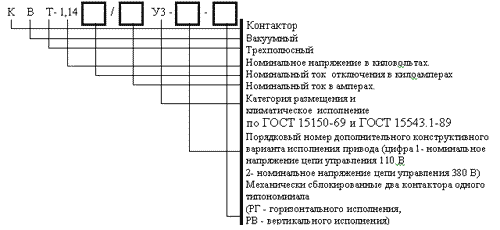

Структура условного обозначения контактора типа КВТ-1,14

Пример записи обозначения контактора в других документах и (или) при заказе:
контактор вакуумный КВТ-1,14-2,5/250 У3-1 ТУ 3426-001-07619636-98 - условное обозначение вакуумного контактора на номинальный ток 250А, номинальный ток отключения 2,5кА, номинальное напряжение 1,14кВ, номинальное напряжение цепи управления 110 В переменного тока.

Устройство контактора

Контактор имеет три полюса, закрепленных в изоляционном корпусе. Включение осуществляется электромагнитом. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой КДВ2-1,14-2,5/250 В3 (КДВ2-1,14-4/400 В3).
Контактор имеет вспомогательные контакты: 3 размыкающих и 4 замыкающих.
Питание цепи управления контактора и вспомогательных контактов осуществляется посредством разъёма РП 10 - 22. Применение разъёма позволяет осуществить быстрый демонтаж контактора для проведения плановых регламентных работ.
