Выключатель вакуумный ВБЭК-27,5-25/630-1600 УХЛ2

Выключатель вакуумный ВБЭК-27,5-25/630-1600 УХЛ2

Назначение и область применения

Выключатели высоковольтные вакуумные предназначены для коммутации электрических цепей при нормальных и аварийных режимах в электрических сетях однофазного переменного тока частотой 50Гц для тяговых подстанций электрифицированных железных дорог, а также постов секционирования и пунктов параллельного соединения контактной сети.

Выключатели соответствуют требованиям ГОСТ687-78, ГОСТ18397-86 и КУЮЖ.674153.002ТУ.


Основные технические данные

Номинальное напряжение, кВ

27,5

Наибольшее рабочее напряжение, кВ

29
Номинальный ток, А
630, 1250, 1600

Номинальный ток отключения, кА

25

Cквозной ток короткого замыкания:

- ток электродинамической стойкости, кА

63

- ток термической стойкости, кА

25

- время протекания тока термической стойкости, с

3
Полное время включения, мс, не более
150
Полное время отключения, мс, не более
60
Электрическое сопротивление постоянному току главной цепи полюса, мкОм
60
Ход подвижного контакта полюса, мм
16,5 ± 0,5
Электромагнитный привод:
Токи потребления электромагнита включения при номинальном напряжении:
-220 В постоянного и переменного тока, А, не более
40
-110 В постоянного тока, А, не более
80
Токи потребления электромагнита отключения при номинальном напряжении:
-220 В постоянного и переменного тока, А, не более
2,5
-110 В постоянного тока, А, не более
5
Масса выключателей, кг
150


Условия эксплуатации

  1. выключатель предназначен для работы в районах умеренного, холодного (УХЛ) климата, категории размещения 2 по ГОСТ 15150-69;
  2. высота над уровнем моря до 1000 м;
  3. верхнее значение температуры окружающего воздуха при эксплуатации плюс 50°С;
  4. нижнее значение температуры окружающего воздуха при эксплуатации минус 60°С.

Требования к надежности

  1. ресурс по механической стойкости не менее 50 000 циклов В-tn-О, где tn -произвольная пауза;
  2. ресурс по коммутационной стойкости при номинальном токе 1600 А - не менее 50 000 циклов В-tn-О;
  3. ресурс по коммутационной стойкости при номинальном токе отключения 25 кА - не менее 100 операций О; из них 30 операций В-О;
  4. срок службы до списания - 30 лет.

Примечание: Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутационной или механической стойкости.

Гарантии изготовителя

Гарантийный срок эксплуатации - 5 лет со дня ввода в эксплуатацию.

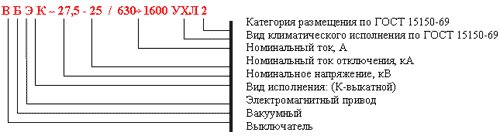

Структура условного обозначения выключателя

Структура условного обозначения выключателя ВБЭК-27,5-25/630-1600 УХЛ2

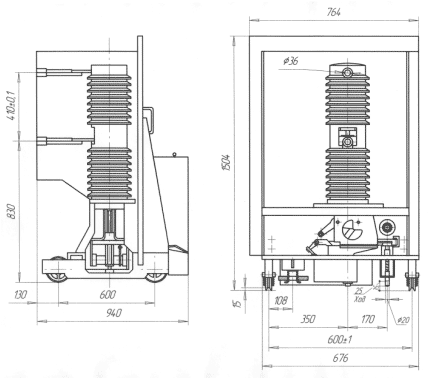

Габаритные и установочно-присоединительные размеры выключателя.

Габаритные и установочно-присоединительные размеры выключателя ВБЭК-27,5-25/630-1600 УХЛ2


Устройство и работа выключателя

Принцип работы выключателя основан на гашении в вакууме электрической дуги, возникающей при размыкании контактов. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой КДВ2-35-25/1600 УХЛ2 ИМПБ. 686485.009 ТУ

Выключатель состоит из однофазного полюса. Он собран на раме. На раме укреплён шкаф с электромагнитным приводом постоянного тока ПЭМУ-200.
