Выключатель вакуумный ВБЭК-35-25(31,5)/630-1600 УХЛ2

Назначение и область применения

Выключатель предназначен для коммутации электрических цепей при нормальных и аварийных режимах в ячейках комплектных распределительных устройств в электрических сетях трёхфазного переменного тока частотой 50Гц с напряжением 35 кВ с изолированной или заземлённой нейтралью, а также для замены устаревших маломасляных и элегазовых выключателей.

Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и КУЮЖ.674153.004ТУ.

В выключателях применена камера дугогасительная вакуумная КДВ2-35-25/1600 УХЛ2 по ИМПБ.686485.009 ТУ или КДВ3-35-31,5/1600 УХЛ2 по МИБД.686485.036 ТУ

Основные технические данные

Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный ток, А	630, 1250, 1600
Номинальный ток отключения, кА	25 (31,5)
Cквозной ток короткого замыкания:
- ток электродинамической стойкости, кА	63 (80)
- ток термической стойкости, кА	25 (31,5)
- время протекания тока термической стойкости, с	3
Полное время включения, мс, не более	150
Полное время отключения, мс, не более	60
Электрическое сопротивление постоянному току главной цепи полюса, мкОм	60 (50)
Ход подвижного контакта полюса, мм	16,5 ± 0,5
Электромагнитный привод: Токи потребления электромагнита включения при номинальном напряжении:
-220 В постоянного и переменного тока, А, не более	90
-110 В постоянного тока, А, не более	180
Токи потребления электромагнита отключения при номинальном напряжении:
-220 В постоянного и переменного тока, А, не более	2,5
-110 В постоянного тока, А, не более	5
Масса выключателей, кг	500

Условия эксплуатации

выключатель предназначен для работы в районах умеренного, холодного (УХЛ) климата, категории размещения 2 по ГОСТ 15150-69;
высота над уровнем моря до 1000 м;
верхнее значение температуры окружающего воздуха при эксплуатации плюс 50°С;
нижнее значение температуры окружающего воздуха при эксплуатации минус 60°С;

Требования к надежности

ресурс по механической стойкости не менее 20 000 циклов В-tn-О, где tn -произвольная пауза;
ресурс по коммутационной стойкости при номинальном токе 1600 А - не менее 20 000 циклов В-tn-О;
ресурс по коммутационной стойкости при номинальном токе отключения 25 (31,5) кА - не менее 100 операций О; из них 30 операций В-О;
срок службы до списания - 30 лет.

Примечание: Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутационной или механической стойкости.

Гарантии изготовителя

Гарантийный срок эксплуатации - 5 лет со дня ввода в эксплуатацию.

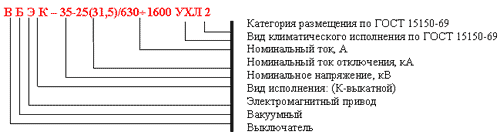

Структура условного обозначения выключателя

Структура условного обозначения выключателя ВБЭК-35-25(31,5)/630-1600 УХЛ2

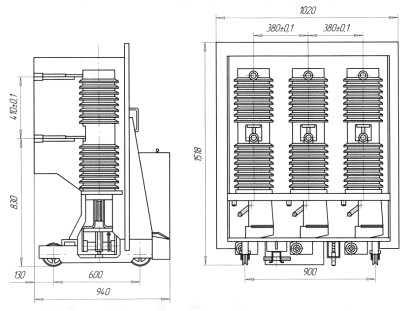

Габаритные и установочно-присоединительные размеры выключателя.

Устройство и работа выключателя

Принцип работы выключателя основан на гашении в вакууме электрической дуги, возникающей при размыкании контактов. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой КДВ2-35-25/1600 УХЛ2 ИМПБ. 686485.009 ТУ или КДВ3-35-31,5/1600 УХЛ2 МИБД.686485.036 ТУ.

Выключатель состоит из трёх полюсов. Они собраны на раме выкатного элемента. На раме укреплён шкаф с электромагнитным приводом постоянного тока ПЭМУ-500. Выкатной элемент имеет механизм блокировки, связанный с выключателем.
