Выключатель вакуумный ВБЭМ-10-20(12,5)/1000(800) УХЛ2

Назначение и область применения

Выключатели предназначены для частых коммутационных операций в ячейках КРУ, устанавливаемых в энергосистемах трехфазного тока частотой 50Гц с изолированной или компенсированной нейтралью, а также в шкафах управления приемниками электрической энергии промышленных предприятий.
Допускается применение выключателей для пуска и отключения асинхронных двигателей с короткозамкнутым или фазным ротором, а также торможения указанных двигателей противотоком и отключения медленно вращающихся электродвигателей. В случае необходимости эксплуатации выключателей в условиях, не предусмотренных в ТУ, возможна модернизация выключателя по заявке заказчика.

Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и КУЮЖ.674152.014ТУ.

В выключателях применена камера дугогасительная вакуумная КДВА2-10-20/1000УХЛ2-2 по МИБД.686484.020 ТУ.

Основные технические данные

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный ток, А	1000(800)*
Номинальный ток отключения, кА	20(12,5)*
C квозной ток короткого замыкания:
- ток электродинамической стойкости, кА	51
- ток термической стойкости, кА	20
- время протекания тока термической стойкости, с	3
Полное время включения, мс, не более	150
Собственное время отключения, мс, не более	40
Токи потребления электромагнита включения:
- при номинальном напряжении –220 В	не более 40А
- при номинальном напряжении –110 В	не более 80А
- при номинальном напряжении ~220 В	не более 40А
Токи потребления электромагнита отключения:
- при номинальном напряжении –220 В	не более 3,0А
- при номинальном напряжении –110 В	не более 1,5А
- при номинальном напряжении ~220 В	не более 2,0А
Электрическое сопротивление постоянному току главной цепи полюса, мкОм, не более	100
Ход подвижного контакта полюса, мм	6⁺²
Масса выключателей должна быть не более, кг	60

Условия эксплуатации

выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
выключатели предназначены для работы на высоте над уровнем моря до 1000 м;
верхнее значение температуры окружающего воздуха при эксплуатации плюс 50°С;
нижнее значение температуры окружающего воздуха при эксплуатации минус 45°С;
относительная влажность воздуха при температуре +25°С 100% с конденсацией влаги;
атмосферные конденсированные осадки - в условиях выпадения росы.

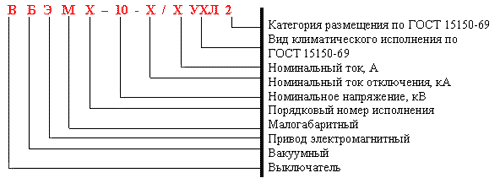

Структура условного обозначения выключателя

Структура условного обозначения выключателя ВБЭМ-10-20(12,5)/1000(800) УХЛ2

ВБЭМ-10-20(12,5)/1000(800) УХЛ2

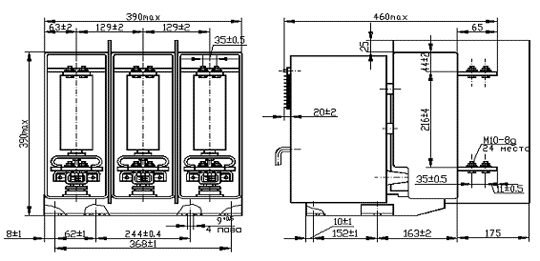

Устройство и работа выключателя

Выключатель состоит из трех дугогасительных полюсов и привода, закрепленных на общем основании. Каждый полюс содержит вакуумную дугогасительную камеру (КДВ), механизм дополнительного поджатия контактов КДВ и токовыводы, конструктивно расположенные в корпусе.
Выключатель оснащен тремя пневматическими демпферами.
Электромагнитный привод через рычаг замыкает и размыкает контакты КДВ.
Общее основание, корпус полюса, рычаг привода изготовлены из изоляционного прессматериала АГ-4В.
Электрическая схема блока питания и управления собрана на панели, закрепленной на корпусах дугогасительных блоков.
Выключатель имеет в своем составе аварийные расцепители максимального тока, минимального напряжения и расцепитель от независимого источника.

Гарантии изготовителя

Гарантийный срок эксплуатации - пять лет со дня ввода в эксплуатацию.

Условное обозначение исполнения выключателя	Номинальное напряжение питания привода,В	Количество встроенных расцепителей
Условное обозначение исполнения выключателя	Номинальное напряжение питания привода,В	расцепитель максимального тока питающийся от трансформатора тока в схеме с дешунтированием	расцепитель минимального напряжения	расцепитель с питанием от независимого источника
ВБЭМ1-10-20(12,5)/1000(800)	~220	2	-	1
ВБЭМ2-10-20(12,5)/1000(800)	~220	2	1	-
ВБЭМ3-10-20(12,5)/1000(800)	~220	2	-	-
ВБЭМ4-10-(2012,5)/1000(800)	~220	-	-	1
ВБЭМ5-10-20(12,5)/1000(800)	~220	-	-	-
ВБЭМ6-10-20(12,5)/1000(800)	-220	-	-	-
ВБЭМ7-10-20(12,5)/1000(800)	-110	-	-	-
