Выключатели вакуумные ВБЭТ-27,5 IV-25/630-1600 УХЛ1

Назначение и область применения

Выключатели высоковольтные вакуумные предназначены для коммутаций электрических цепей при нормальных и аварийных режимах в электрических сетях однофазного переменного тока частотой 50Гц для тяговых подстанций электрифицированных железных дорог, а также постов секционирования и пунктов параллельного соединения контактной сети.

По согласованию с заводом-изготовителем возможно изготовление выключателей в тропическом исполнении.

Параметры и технические данные:

	ВБЭТ-27,5IV-25/630	ВБЭТ-27,5IV-25/1600
Номинальное напряжение, кВ	27,5	27,5
Наибольшее рабочее напряжение, кВ	29	29
Номинальный ток, А	630	1600
Номинальный ток отключения, кА	25	25
Cквозной ток короткого замыкания:
- ток электродинамической стойкости, кА	63	63
- ток термической стойкости, кА	25	25
- время протекания тока термической стойкости, с	3	3
Собственное время включения, мс, не более	150	150
Полное время отключения, мс, не более	60	60
Электрическое сопротивление постоянному току главной цепи полюса, мкОм	185	160
Ход подвижного контакта полюса, мм	16⁺¹	16⁺¹
Масса выключателей, кг	380	380

Условия эксплуатации

выключатель предназначен для работы в районах умеренного, холодного (УХЛ) климата, категории размещения 1 по ГОСТ 15150-69;
высота над уровнем моря до 1000 м;
верхнее значение температуры окружающего воздуха при эксплуатации плюс 40°С;
нижнее значение температуры окружающего воздуха при эксплуатации минус 60°С.

Требования к надежности

ресурс по механической стойкости не менее 20000 циклов, В-tn-О, где tn - произвольная пауза;
ресурс по коммутационной стойкости при номинальных токах 1600А и 630 А - не менее 20000 циклов В-tn-О;
ресурс по коммутационной стойкости при номинальном токе отключения 25 кА - не менее 30 циклов ВО и 70 операций О;
срок службы до списания - 30 лет.

Примечание. Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутационной или механической стойкости.

Гарантии изготовителя

Гарантийный срок эксплуатации - 5 лет со дня ввода в эксплуатацию.

Габаритные и установочно-присоединительные размеры выключателя.

Обозначение выключателя	Номинальное напряжение питания привода, В	Условное обозначение трансформатора	Ток потребления электромагнита включения, А	Ток потребления электромагнита отключения, А, не более
ВБЭТ–27,5 I V –25/630	–110	ТВ 35– II –600/5	80	5
ВБЭТ–27,5 I V –25/630	–220	ТВ 35–I I –600/5	40	2,5
ВБЭТ–27,5 I V –25/630	~220	ТВ 35–I I –600/5	40	2,5
ВБЭТ–27,5 I V –25/1600	–110	ТВ 35–I I –1200/5	80	5
ВБЭТ–27,5 I V –25/1600	–110	ТВ 35–I I –1200/5	80	5
ВБЭТ–27,5 I V –25/1600	–220	ТВ 35–I I –1200/5	40	2,5
ВБЭТ–27,5 I V –25/1600	–220	ТВ 35–I I –1200/5	40	2,5
ВБЭТ–27,5 I V –25/1600	~220	ТВ 35–I I –1200/5	40	2,5
ВБЭТ–27,5 I V –25/1600	~220	ТВ 35–I I –1200/5	40	2,5

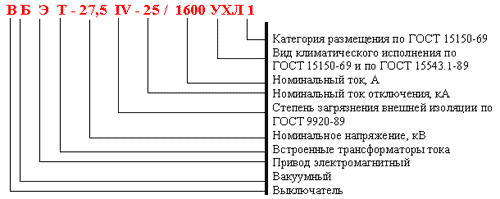

Структура условного обозначения выключателя
