Выключатели вакуумные ВБПП-10-20/1250 УХЛ2 (ведется разработка)

Выключатели вакуумные ВБПП-10-20/1250 УХЛ2 (ведется разработка)

Назначение и область применения

Выключатель предназначен для частых коммутаций электрических цепей при нормальных и аварийных режимах в камерах КСО в электрических сетях трехфазного переменного тока частотой 50 Гц с напряжением 6 -10 кВ с изолированной или компенсированной нейтралью.

Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86, КУЮЖ.674152.019ТУ.

В выключателях применена камера дугогасительная вакуумная
КДВ2-10-20/1000 УХЛ2 по МИБД.686484.020ТУ.


Основные технические данные

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12
Номинальный ток отключения, кА
20
Номинальный ток, А
1250
Собственное время включения, мс, не более
50-60

Собственное время отключения, мс, не более

25-30
Пружинно-магнитный привод:
- номинальное напряжение питания привода переменного тока частотой 50 Гц, В
220

Электромагнит включения:

- ток потребления при номинальном напряжении, А, не более

2
Электромагнит отключения:
- ток потребления при номинальном напряжении, А, не более
2
Электромагнит взвода пружины:
- ток потребления при номинальном напряжении, А, не более
3,5
- время заводки включающей пружины, с
12
Расцепитель с питанием от независимого источника:
- ток потребления при номинальном напряжении, А, не более
0,75
Масса выключателей должна быть не более, кг
57


Условия эксплуатации

  1. выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
  2. выключатели предназначены для работы на высоте над уровнем моря до 1000 м;
  3. верхнее значение температуры окружающего воздуха при эксплуатации плюс 55°С;
  4. нижнее значение температуры окружающего воздуха при эксплуатации минус 60°С;
  5. относительная влажность воздуха при температуре +25°С 100% с конденсацией влаги;
  6. атмосферные конденсированные осадки - в условиях выпадения росы.

Требования к надежности

  1. ресурс по механической стойкости выключателя - 25 000 циклов В-tn-О;
  2. ресурс по коммутационной стойкости при нагрузочных токах - 25 000 циклов В-tn-O, где tn - произвольная пауза;
  3. ресурс по коммутационной стойкости при номинальном токе отключения - 100 циклов ВО;
  4. срок службы выключателей до среднего ремонта не менее 12 лет;
  5. срок службы до списания - 30 лет.

Гарантии изготовителя

Гарантийный срок эксплуатации - 5 лет со дня ввода в эксплуатацию.

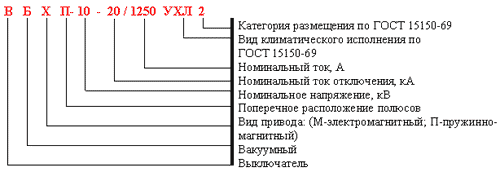

Структура условного обозначения выключателя

Структура условного обозначения выключателя ВБПП-10-20/1250 УХЛ2

Габаритные и установочно-присоединительные размеры выключателя

Габаритные и установочно-присоединительные размеры выключателя ВБПП-10-20/1250 УХЛ2


Устройство и работа выключателя

Особенностью конструкции этого выключателя является поперечное расположение полюсов относительно сборных шин для перспективных ячеек КСО, что позволяет открыть удобный доступ к монтажу и обслуживанию.

Операции включения выключателя осуществляется за счёт тягового усилия пружины включения. Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счёт энергии, запасённой пружинами выключателя при включении.

Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, создающих собственное продольное (аксиальное) магнитное поле с диффузной формой горения дуги, распадается и гасится при переходе тока через ноль. Благодаря высокой электрической прочности вакуумного промежутка в течение долей микросекунд между контактами восстанавливается напряжение.

Выключатель состоит из трёх дугогасительных полюсов, закреплённых на корпусе выключателя. Все корпусные детали высоковольтной части выключателя выполнены из изоляционного материала, что позволяет встраивать его в ячейки с ограниченным пространством высоковольтного отсека. Каждый полюс содержит вакуумную дугогасительную камеру, механизм дополнительного поджатия контактов КДВ и токовыводы. Вакуумная малогабаритная дугогасительная камера нового поколения КДВА2-10-20/1000 УХЛ2, используемая в выключателе, серийно изготавливается на ФГУП "НПП "Контакт".

Выключатель оснащён пружинно-магнитным приводом с низким потреблением тока. Пружинно-магнитный привод состоит из электромагнита взвода пружины, пружины включения, электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения и расцепителя от независимого источника. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе привода.
